本裝置是利用8支PIN初對位及Z軸精密之滑台及氣壓機械手。調整印刷網框 及玻璃基板之對位靶標相對應位置，再利用八點固定PIN作預備固定對位後，達到高精度對位後再利用精密網版印刷機構作玻璃基板的印刷動作，此機台可ON-LINE連線作業。
(2)主要組織架構
1. 玻璃基板進出料輸送機...........................X2
2. 玻璃進出搬送機械手................................X3
3. Z軸精密螺桿及伺服馬達..........................X1
4. 工作台面氣壓式Z軸同步昇降機構.........X1
5. 微電腦控制系統及觸控螢幕....................X1
6. UVW三軸對位系統使用伺服馬達..........X1

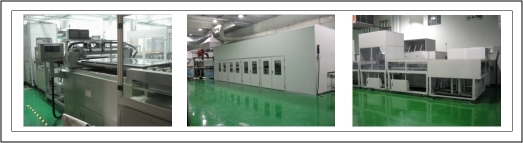

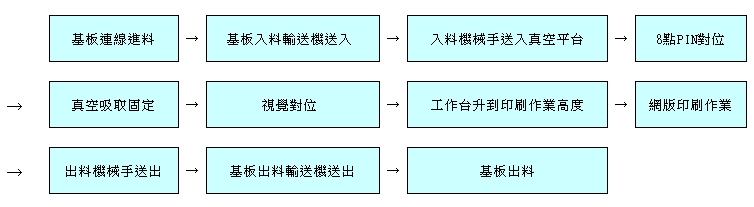

(3)作業流程順序
貳.基本規範本
(1) 玻璃基板尺寸 : ..................................620*500
(2) 玻璃基板厚度 :.................................. 3.18 mm
(3) 基板上下工作台面 :......................... 與前後機台連線進出放玻璃基板
(4) 基板運作高度 : ..................................900 + 20 mm
(5) 基板進出輸送方向 :......................... 由右至左
(6) 處理能力 :........................................... 3 pcs/ 1 min
(7) 玻璃基板固定方式 :......................... 真空固定於真空台面上
(8) 玻璃基板對位方式 :......................... PIN機械式定位,再加CCD對位
(9) 對位精度 :.......................................... ±0.02mm
