碳纖維管

模造式SUS+CFRP TUBE

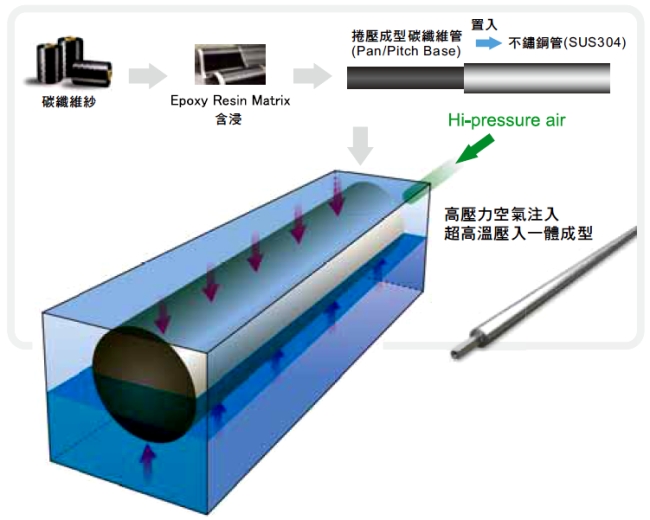

RSt 一體成型模造式 SUS+CFRP 製程



Lighter shaft for LCD panel cleaning only.
The shaft is composed of 2 kinds of pipes:stainless steel outer pipe and carbon inner pipe.
This unique design makes the shaft become lighter.


有鑒於面板尺寸越來越大,軸心輕量化亦成為重要之發展趨勢。朗曦科技研發出特殊成型技術,
搭配完整的結構設計, 提供超輕量高品質的軸心,解決承載重量過大因而影響的變形、偏擺及
下垂量…等精密度問題。

新型超輕量軸心是由內層管為碳纖維材質,外層管為不鏽鋼SUS304材質,經特殊具於高溫固化,
高壓強化下一體成型的 複合結構,應用範圍︰洗淨毛刷軸心,傳動滾軸,機械手臂….等。外徑
(OD)規格小至5mm,大至150mm,長度最長可達 3600mm。

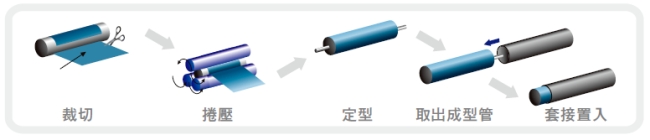

其他業者的製造方式



優缺點比較表

項目
RSt 模造式
其他業者之方式
精密度
高溫高壓熱塑成型,精密度高。
使用化學接著劑及常溫捲壓而成,穩定性相對不佳。
緊密度
利用材料物性,於高溫高壓下擠壓結合,緊密度高。
易有脫膠、產生氣泡及脫層的風險。
CFRP厚度
模造成型,受力平均,厚度均一。
以捲壓方式成型,容易因施力不一造成厚度不均及表面不平坦的問題。
接著方式
未使用任何化學接著劑,完全利用物理聚合特性使之緊密接著。
必須使用化學接著劑,易產生化學變化引起之黏著度問題。
強度
強硬穩固
強度低
動平衡
結構完整,動平衡及偏心度的影響小。

結構不穩定,嚴動影響動平衡及偏心度。

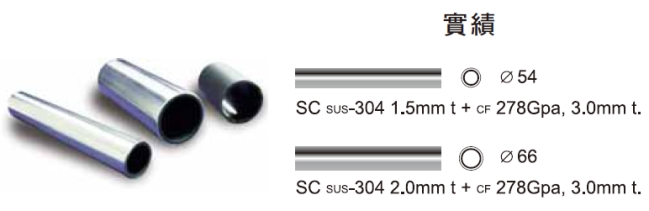

實際比較

RSt 模造式之製品
其他業者之製品
